Product Details:
|
Keyword: | EDM Wire Guide | Items No.: | C102 |
---|---|---|---|
Dia.: | 0.205mm, 0,255mm, 0.305mm | Material: | Diamond , Stainless,Ceramic |
OEM Code: | 200431122, 100430586, 200432814 | Fitting Model: | Robofil Series |
Position: | Lower | Size: | OD5.0 X 4.0mmT |
High Light: | charmilles wire edm parts,charmilles spare parts,0.255 EDM Diamond Wire Guide |

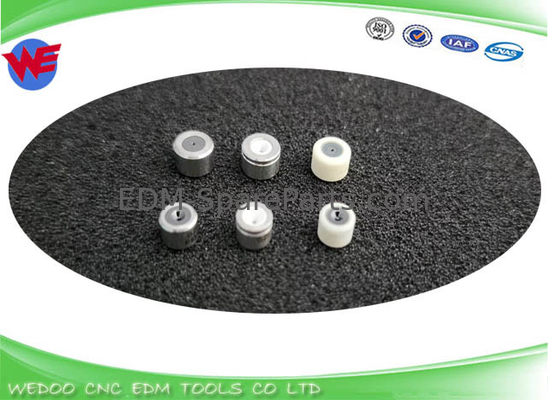

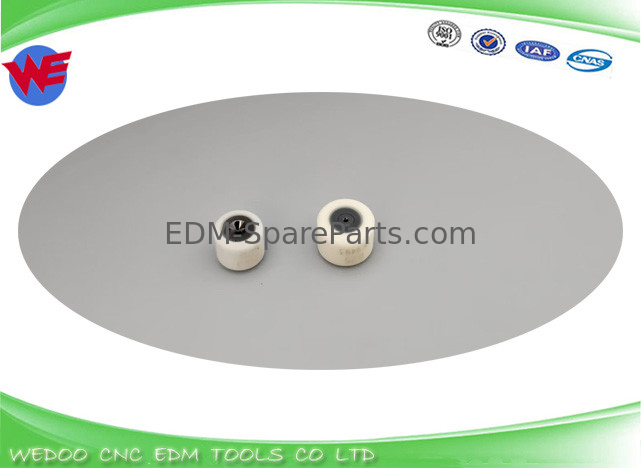

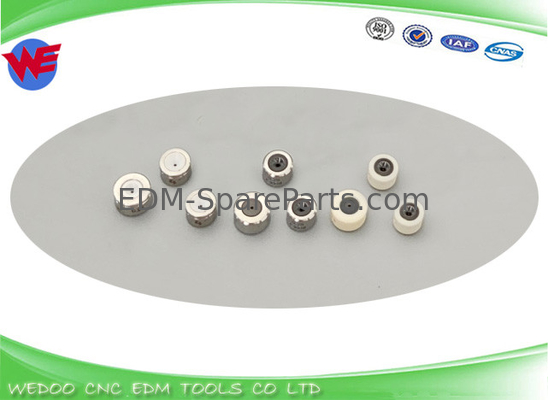

Charmilles EDM Parts C101/C102 EDM Wire Guide 135011602 135011603
CHARMILLES-CONTENT _compress.pdf
Lower EDM wire guide
Dia: 0.105mm, 0.155mm, 0.205mm, 0.255mm, 0.305mm
Apply : Robofil series
OEM Code:
C101 diamond Guide 200431021, 200.431.021 ID = 0.07 MM
C101 diamond Guide 100431022, 100.431.022 ID = 0.10 MM
C101 diamond Guide 200431114, 135011598, 135.011.598, 200.431.114 ID = 0.15 MM
C101 diamond Guide 200431112, 135011600, 135.011.600, 200.431.112 ID = 0.20 MM
C101 diamond Guide 100432511, 135011602, 135.011.602, 100.432.511 ID = 0.25 MM
C101 diamond Guide 200432511, 200430585, 200437511,430.585, 437.511, 432.511 ID = 0.25MM
C101 diamond Guide 200432512, 135011604, 135.011.604, 200.432.512 ID = 0.30 MM
C101 diamond Guide 135006537, 135.006.537 ID = 0.33 MM
C102 diamond Guide 200431026, 200.431.026 ID = 0.07 MM
C102 diamond Guide 100431027, 204339880, 100.431.027, 433.988.0 ID = 0.10 MM
C102 diamond Guide 200431124, 135011599, 200.431.124, 135.011.599 ID = 0.15 MM
C102 diamond Guide 200431122, 135011601, 200.431.122, 135.011.601 ID = 0.20 MM
C102 diamond Guide 100430586, 135011603, 100.430.586, 135.011.603 ID = 0.25 MM
C102 diamond Guide 200432814, 135011605, 200.432.814, 135.011.605 ID = 0.30 MM
C102 diamond Guide 135006536, 135.006.536 ID = 0.33 MM
Details:
Item No. | OEM Code | Size (mm) | Application (details) |
C101 |
100.431.022 100431022 200.431.114 200431114 200.431.112 200431112 100.432.511 100432511 200.432.512 200432512 |
0.102 0.152 0.202 0.252 0.302 |
Upper Ceramice wire guide Robofil series Stainless housing+diamond insert OD6.0 x 4.0mmT |
C102 |
100.431.027 100431027 200.431.124 200431124 200.431.122 200431122 100.430.586 100430586 200.432.814 200432814 |
0.102 0.152 0.202 0.252 0.302 |
Lower Ceramice wire guide Robofil series Stainless housing+diamond insert OD5.0 x 4.0mmT |
